產品名稱：全自動顯微維氏硬度圖像處理系統
型號：HVG-1000M/LJV3.0
主機：HVG-1000M
附件：見技術方案
控制系統： HV-LJV3.0系統

一、HVG-1000M/LJV3.0主要技術參數
1.1 試驗載荷：10, 25, 50, 100, 200, 300, 500, 1000（gf） 共8檔
1.2 加載方法：直接數字控制，自動完成加、卸試驗負荷。
1.3 力值精度：0.5%
1.4 物鏡：40×和 10×各一個
1.5 壓頭、物鏡轉換：自動轉塔
1.6 試驗力保持時間：5-60 秒
1.7 聚焦方式：自動或者手動
1.8 升降工作臺方式：自動電腦控制或者手動搖桿
1.9 測量方式：HV或者HK
1.10 壓頭：金剛石壓頭
1.11 驅動馬達：步進電機驅動
1.12 載物臺驅動方向：X、Y、Z 軸任意方向移動
1.13 載物臺尺寸：110×110×50 mm
1.14 自動工作臺范圍：50×50 mm
1.15 較小移動單位：1 um
1.16 重復定位精度：<3μm
1.17 移動速度：配有2檔速度（用戶可以自己設定）
1.18 測定方式：橫向、縱向、鋸齒形等，用戶可以任意設定。
1.19 軟件適用系統：Windows XP
1.20 自動讀數重復性：±0.8%
1.21 自動對焦時間：不超過4秒
1.22 自動讀數時間：一般在以內
1.23 較小讀數可能壓痕：5μm
1.24 較小檢測單位：0.0625μm
1.25 目鏡：10×數字式目鏡一個
1.26 目鏡光路轉換：自動
1.27 目鏡較大測量長度：在 10×下為 800μm ，在 40×下為 200μm。
1.28 硬度數字顯示取 0.1HV
1.29 語言版本：中文
1.30 軟件輸出報告格式：excel 或者word格式，客戶任選。
1.31 升降機構：直驅升降結構，由搖桿控制行程，上下左右全自動跟蹤。
1.32 數字攝像頭：分辨率300萬像素、1/2靶面，實時顯示硬度圖像，可存儲、打印圖像
1.33 軟件功能：通過軟件能夠實現硬度計的打壓—自動聚焦—保載—卸載—讀數—數據記錄—壓痕放大—測量、壓頭和物鏡自動切換功能；系統與硬度計聯動，具有壓力聯動、轉塔聯動、加載聯動、測量聯動、光源預置、圖像采集、自動測量和圖文報告等功能。
1.34 樣品較大高度 100mm; 樣品較大寬度 98mm。
1.35 薄膜面板操作，數字顯示測試結果。
1.36 D1和 D2測量時手動測微目鏡。
1.37 通訊接口 RS232：一個
1.38 打印機接口：一個
1.39 內置打印機：一個

（可提供詳細技術方案與協議）

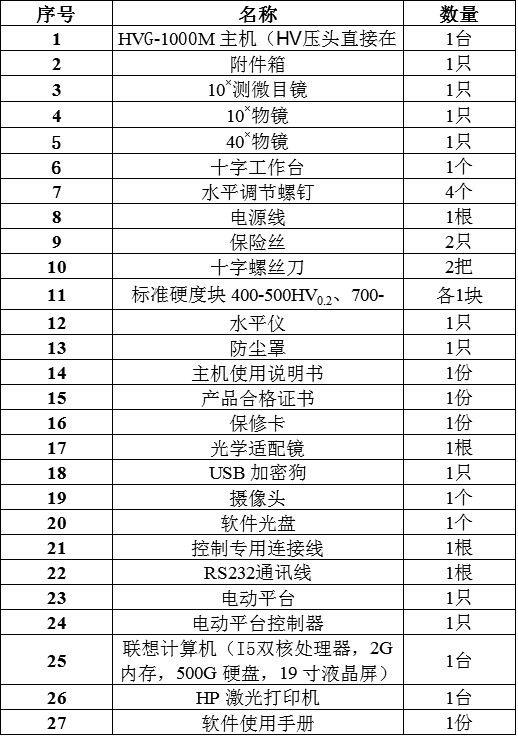

二、基本配置
